Freza CNC 1515 masina de gravat 1500x1500mm 2.2kW + accesorii
Disponibilitate: în stoc
Termenul expedierii: 48 de ore
Costul expedierii: de la 0.00 Lei
Număr de catalog: 10421
Codul producătorului: OX-1515
Starea stocului:
Starea produsului: Nou
- Descrierea produsului
- Recenzia produsului (0)

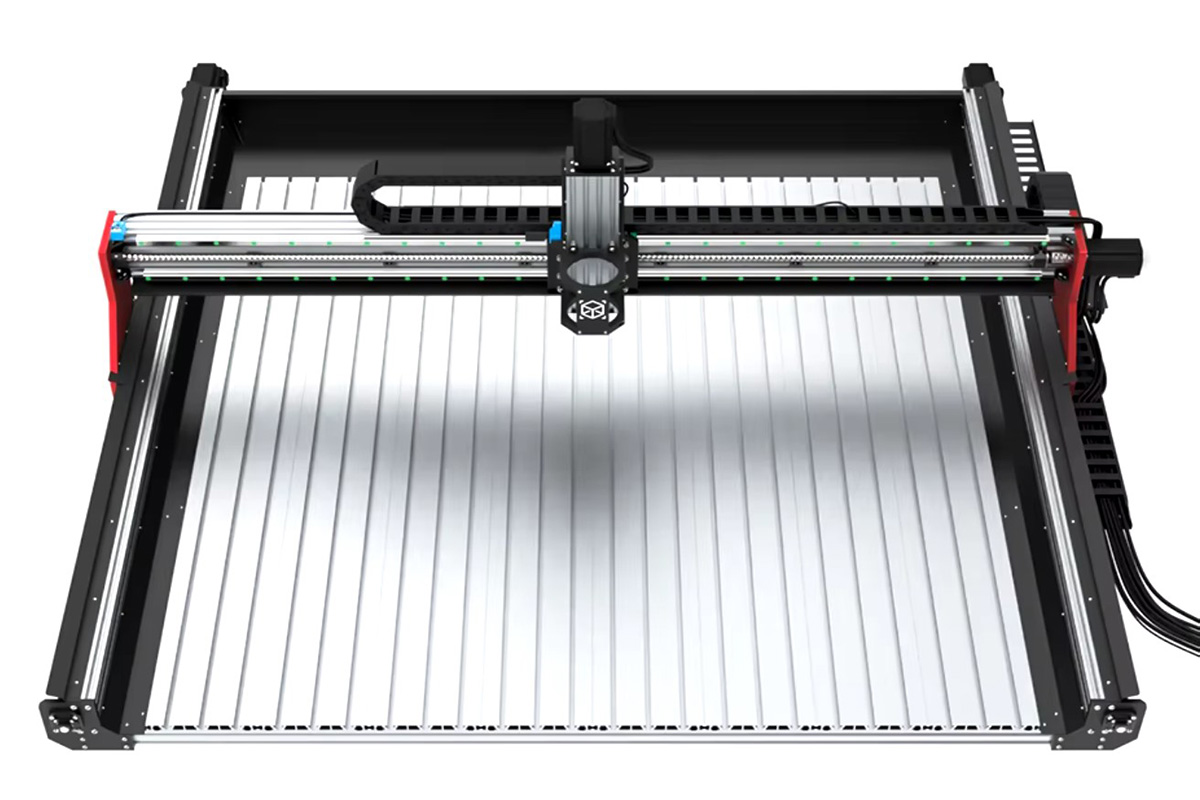

Freza și Gravură CNC 1515 1500x1500mm 2,2kW + Accesorii
Design modern și simplu pentru eficiență maximă
Freza industrială CNC 1515 Ultra a fost proiectată pentru a satisface cerințele producției de masă și prelucrării precise a pieselor. Nu este o mașină de jucărie, precum cele care se găsesc frecvent pe piață, fabricate din materiale de calitate îndoielnică și tehnologie învechită, cu numeroase defecte de fabricație. Cu noi, primiți o mașină testată 100% pentru durabilitate, eficiență și precizie în timpul funcționării.
Frezarea de lemn, plastic și metale cu CNC1515 Ultra se realizează fără probleme cu o viteză de până la 5000 mm/min.
Stabilitatea este asigurată de un cadru metalic robust al frezei, care cântărește peste 100 kg când este asamblat.
Frezarea de lemn, plastic și metale cu CNC1515 Ultra se realizează fără probleme cu o viteză de până la 5000 mm/min.
Stabilitatea este asigurată de un cadru metalic robust al frezei, care cântărește peste 100 kg când este asamblat.
CNC1515 Ultra este echipată cu mai multe caracteristici pe care ar trebui să le aibă frezele CNC profesionale:
- bazată pe șuruburi cu bile robuste SFU16mm (axe X și Y) și SFU1204 (axa Z) - în comparație cu șuruburile trapezoidale, oferă o precizie mult mai mare - joc aproape complet eliminat (<0,005 mm – de 20 de ori mai mic), durabilitate de 5-10 ori mai mare și viteză de avans de până la 10 ori mai mare.
- ghidaje liniare HGR montate pe axele X și Y + MGN pe axa Z - comparativ cu ghidajele de alunecare comune: precizie de 0,001-0,005 mm | de 10-15 ori mai mare, calitate a mișcării fără salturi - eficiență de 90-95% | de 2-3 ori mai mare
- toate axele sunt protejate de o carcasă metalică împotriva așchiilor și altor resturi
- fus puternic de 2,2 kW cu o viteză maximă de rotație de 24000 rpm
- controler cu afișaj și software integrat MACH3 pentru a seta toți parametrii de lucru - comunicare prin port USB
- bazată pe șuruburi cu bile robuste SFU16mm (axe X și Y) și SFU1204 (axa Z) - în comparație cu șuruburile trapezoidale, oferă o precizie mult mai mare - joc aproape complet eliminat (<0,005 mm – de 20 de ori mai mic), durabilitate de 5-10 ori mai mare și viteză de avans de până la 10 ori mai mare.
- ghidaje liniare HGR montate pe axele X și Y + MGN pe axa Z - comparativ cu ghidajele de alunecare comune: precizie de 0,001-0,005 mm | de 10-15 ori mai mare, calitate a mișcării fără salturi - eficiență de 90-95% | de 2-3 ori mai mare
- toate axele sunt protejate de o carcasă metalică împotriva așchiilor și altor resturi
- fus puternic de 2,2 kW cu o viteză maximă de rotație de 24000 rpm
- controler cu afișaj și software integrat MACH3 pentru a seta toți parametrii de lucru - comunicare prin port USB
Detalii despre freza CNC 1515:
Orificiile de montaj din profile sunt dispuse îndeaproape, nu doar pentru a bloca așchiile, ci și pentru a consolida fantele de montare pe ghidaj.
Conectorii unghiulari de pe axa X consolidează suplimentar fantele de montare pe ghidaj.
Toate axele CNC1515 au șuruburi cu bile complet integrate în canelurile de aluminiu, eliminând necesitatea plăcuțelor glisante și oferind o potrivire mai bună.
Axa Y HG15, distanța de la centrul glisorului de 127 mm – poziționare optimă pentru a asigura stabilitate excelentă.
Șinele duble, care servesc drept axa de bază, oferă rezistență maximă și sprijină perfect lucrul axelor X și Z.
Baza de montaj din aluminiu rezistent are o grosime de 12 mm, ceea ce îmbunătățește și mai mult stabilitatea întregii mașini.
Șinele duble, care servesc drept axa de bază, oferă rezistență maximă și sprijină perfect lucrul axelor X și Z.
Baza de montaj din aluminiu rezistent are o grosime de 12 mm, ceea ce îmbunătățește și mai mult stabilitatea întregii mașini.
Controler MACH3 DDCS V4.1
DDCS V4.1 este un controler CNC industrial avansat cu următoarele caracteristici cheie:
- Funcționare offline independentă: Funcționează autonom, fără a fi conectat la un computer în timpul funcționării; proiectele pot fi transferate prin USB.
- Display clar de 7 inch cu panou de control intuitiv
- Suport complet pentru setul de coduri G Fanuc: Compatibil cu o gamă largă de software CAD/CAM, cum ar fi ArtCam, AutoCad, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 și altele.
- Transfer de fișiere prin Ethernet: Permite transferul de fișiere G-code de orice dimensiune între computer și controler prin Ethernet.
- Construcție industrială robustă: Carcasă durabilă și tehnologie modernă pentru controlul precis al funcțiilor CNC.
- Controler manual MPG integrat: Permite controlul manual precis al axelor mașinii.
- Alimentare de 36V: Proiectat pentru a funcționa cu motoare pas cu pas cu un cuplu de 2,2 Nm.
- Inversor integrat de 2,2 kW/220V: Permite controlul direct al fusurilor de până la 2,2 kW.
- Filtre anti-interferență integrate: Asigură funcționarea stabilă a sistemului prin reducerea interferențelor electromagnetice.
- Răcire eficientă: Echipat cu trei ventilatoare silențioase care asigură o răcire adecvată a componentelor interne.
- Modul de releu cu 4 canale: Permite controlul dispozitivelor periferice suplimentare.
- Terminal DB37: Facilitează conectarea dispozitivelor externe și semnalelor.
Raportul brațului de rezistență pe axa Z pe partea stângă a modelor similare este de aproximativ 3,5:1, iar pe axa A este de aproximativ 3,1:1.
Pe partea dreaptă a frezei CNC OSMAN - raportul brațului de rezistență pe axa Z este de aproximativ 2,1:1, iar pe axa X este de aproximativ 2,2:1.
Un raport mai mic asigură forțe centrifuge mai mici asupra întregii structuri și, prin urmare, o eficiență structurală mai mare.
Pe partea dreaptă a frezei CNC OSMAN - raportul brațului de rezistență pe axa Z este de aproximativ 2,1:1, iar pe axa X este de aproximativ 2,2:1.
Un raport mai mic asigură forțe centrifuge mai mici asupra întregii structuri și, prin urmare, o eficiență structurală mai mare.
Unele modele de freze similare au o combinație de multe elemente pe șina de ghidare, ceea ce crește greutatea axei X de 2,5 ori, crește distanța dintre elementele de conexiune și duce la o structură disociată (partea stângă), ceea ce determină o distribuție inegală a forțelor și tensiuni mari pe conexiuni.
Freza CNC 1515 utilizează o combinație de elemente de ghidare plasate strâns unul lângă altul pe șină,
Asta duce la o distanță semnificativ mai mică între conexiuni și axa fusului. Forțele de tracțiune acționează cu o forță semnificativ mai mică asupra elementelor de conexiune.
Toate șuruburile sunt din oțel inoxidabil, ceea ce le garantează o durată lungă de viață.
Cablarea electrică pe partea dreaptă, conform obiceiurilor celor mai mulți utilizatori, este așezată pe o șină pentru un ghidaj mai fluid.
Date tehnice pentru freza CNC 1515 1500x1500mm:
- Model: 1515
- Dimensiuni asamblate: 1665x1630x710mm
- Zona de lucru: 1300mm (X) x 1300mm (Y) x 150mm (Z)
- Mecanism de transmisie: șurub cu bile SFU16mm 1610 (axe X + Y), șurub cu bile SFU 12mm 1204 (axa Z)
- Mecanism de ghidare: ghidaje liniare HGR 15 montate pe axele X+Y și MGN15 montată pe axa Z
- Motor: 4x motor pas cu pas 57HSE 2,2NM (circuit închis)
- Senor pe axa Z: senzor metalic de proximitate pătrat
- Viteza maximă de avans: 0-15000 mm/min
- Viteza maximă de tăiere: 0-5000 mm/min
- Greutatea totală: 130 kg
- Alimentare: 220-230V/50Hz
Fus:
- Dimensiunile fusului: ø 80 x 238mm (diametru: 80mm x lungime: 238mm)
- Material: carcasă din oțel inoxidabil 304, protecție din aluminiu pentru apă
- Putere: 2,2 kW
- Viteza de rotație a fusului: 0-24000 rpm
- Erorile axiale: 0,01 mm
- Rolă: 3 buc. rulmenți tip 7005, 1 buc. rulment tip 7002
- Concentricitate: 0,025 mm (2,5 microni)
- Șuruburi ER20: gamă de prindere de la 1 mm la 13 mm | 28 bucăți: 1 mm / 1,5 mm / 2 mm / 2,5 mm / 3 mm / 3,175 mm / 3,5 mm / 4 mm / 4,5 mm / 5 mm / 5,5 mm / 6 mm / 6,35 mm / 6,5 mm / 7 mm / 7,5 mm / 8 mm / 8,5 mm / 9 mm / 9,5 mm / 10 mm / 10,5 mm / 11 mm / 11,5 mm / 12 mm / 12,5 mm / 12,7 mm / 13 mm
- Precizie: radială < 0,03 mm | axială < 0,01 mm
Controler DDCS V4.1:
- Modul de releu cu 4 canale – pentru controlul dispozitivelor periferice.
- Surse de alimentare comutată 24V 50W – asigură o alimentare stabilă pentru componentele cu tensiune redusă.
- VFD 2.2KW 220-230V – convertor de frecvență pentru reglarea vitezei fusului.
- Filtru monofazat pentru alimentarea principală – stabilizare și protecție împotriva interferențelor.
- 3x ventilator DC silențios – asigură răcirea eficientă a componentelor.
- Modul BH57 4 axe – pentru a sprijini mișcarea multi-ax în mașinile CNC.
- Alimentator principal de 800W (36V pentru motor servo hibrid) – alimentare pentru motoare hibride.
Inclus cu freza CNC1515 ULTRA:
Controler cu display DDCS4 V4.1
4x motoare pas cu pas 2,2NM
Fus răcit cu apă de 2,2kW
Switch-uri de capăt pe axele X, Y, Z
Accesorii de montare
Manual de utilizare
Cablu de alimentare
